MR成像过程中各种原因导致的图像模糊、变形、或图像中出现与被成像物体无关的影像形式称为MR伪影。本周继续和大家分享临床中常见的伪影，包括：FID 伪影、EPI 伪影、介电伪影、交叉伪影等。

FID 伪影

自由感应衰减（Free Induction Decay，FID）是由于接受某种射频脉冲，如90°射频脉冲激发，组织中将产生宏观横向磁化矢量，射频脉冲关闭后，横向磁化矢量由于受到T2弛豫和主磁场不均匀的影响，而指数形式较快衰减。

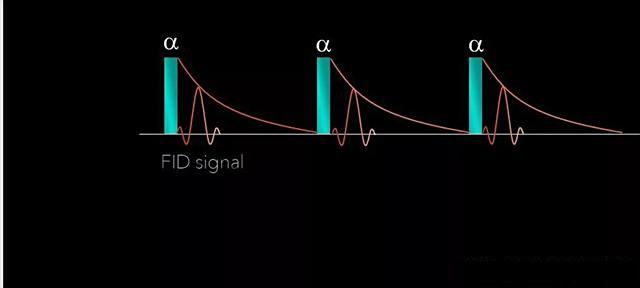

如上图所示，每一个射频脉冲会跟随一个FID信号，三个α脉冲都跟随一个FID信号。

FID伪影产生的原因：

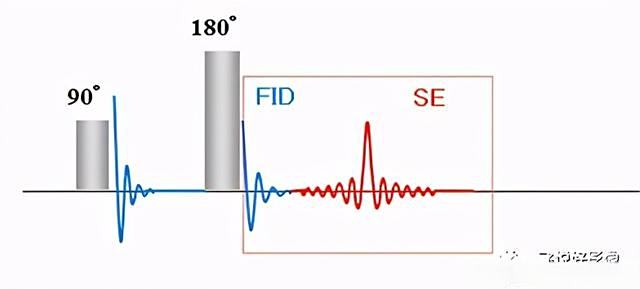

在自由感应衰减还没有完全衰减之前，180°脉冲的侧峰与之重叠，产生了FID信号与SE信号重叠。

FID伪影特点：

• 沿频率编码方向交替的亮点与黑点组成的线条或噪声带。
• 多出现在短TE的序列及FLAIR序列中。

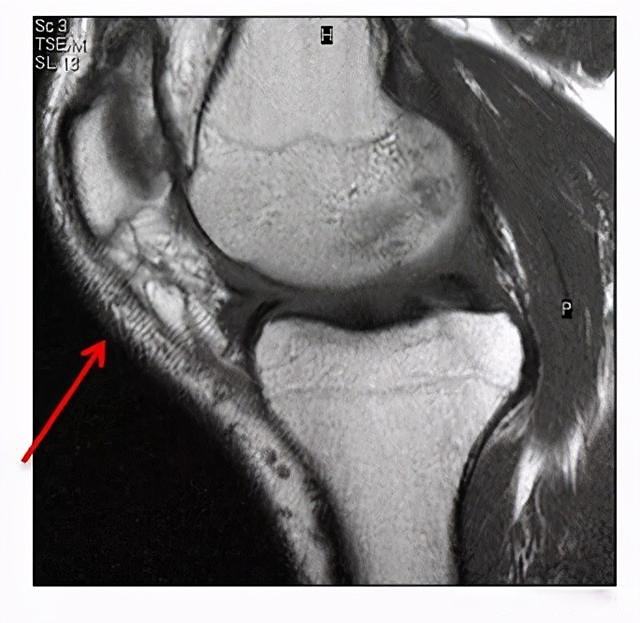

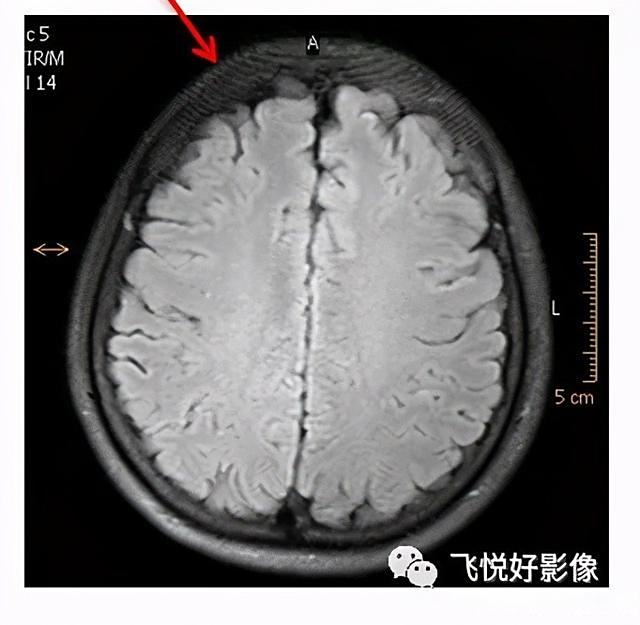

上图红箭头所指处条状伪影为FID伪影。

伪影解决方法：

• 使用2个真正的NSA（即不使用部分NSA，如1.6等）
• 使用流动补偿
• 减少WFS
• 增加TE
• 使用FID reduction

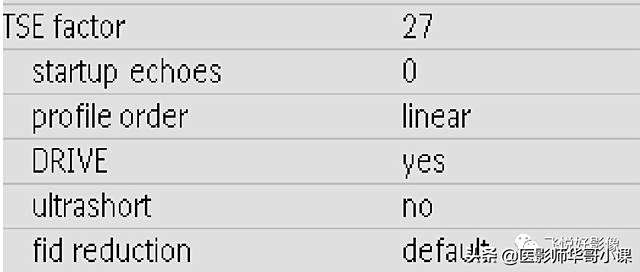

FID reduction在contrast栏中，使用strong能减少FID伪影。

EPI 伪影

伪影产生原因：

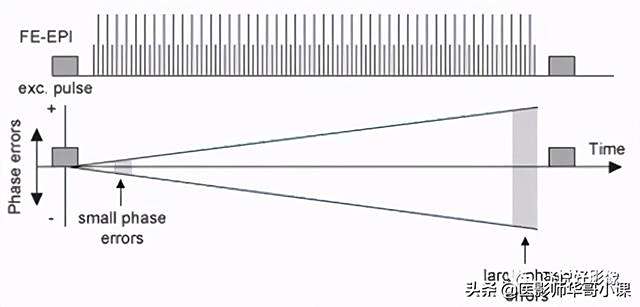

• 由于读出梯度场的快速振荡的引起相位错误累积。

伪影特点：

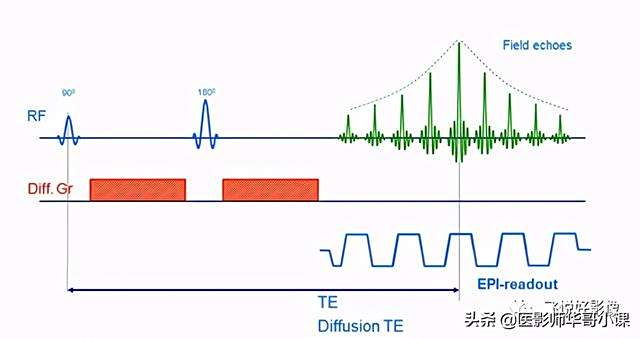

• 相位编码方向上出现相同结构重叠的鬼影。

EPI伪影的重要参数——EPI factor

• 确定每次激励时采集相位编码K空间线的数量

EPI factor会影响：

• EPI factor越大，SNR越低
• EPI factor越大，磁化率伪影和图像变形越大

具体参数显示在右侧information栏中。

伪影解决办法：

• 将WFS设为minimum
• Gradient mode设为maximum (enhanced会增加WFS)
• PNS mode设为high
• SENSE：合理适度增加SENSE
• 相位编码方向FOV尽可能小
• 适当增加体素

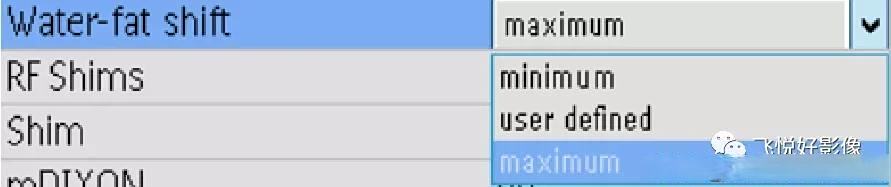

WFS在contrast栏中，设为minimum

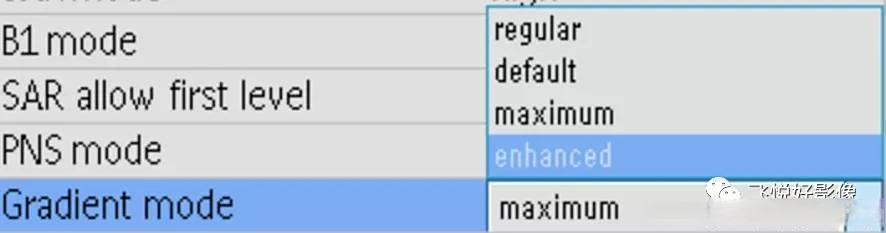

PNS mode、Gradient mode均在contrast栏中，PNS mode设为High，Gradient mode设为maximum。

SENSE在geometry栏中，DWI序列中为了减少EPI factor，可适当增加SENSE

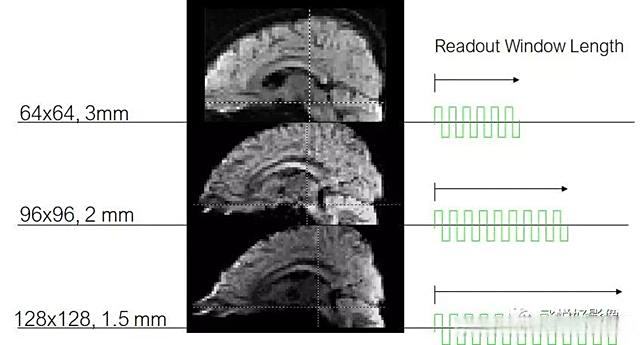

如上图所示，分辨率从低到高排列，EPI回波链长度亦从短至长排列，也就是说分辨率越高，EPI回波链越长。

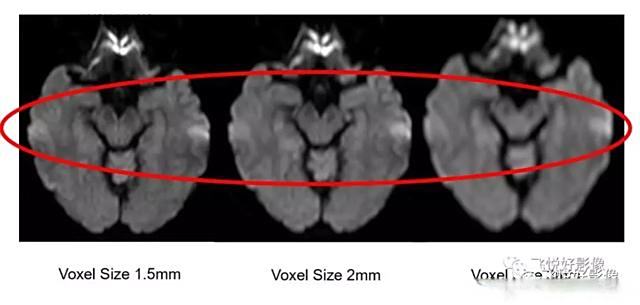

通过上图一组不同体素扫描的图像可以看出，体素越大，分辨率越低，模糊增加，但EPI伪影越少。我们可以通过适当增加体素来减少EPI伪影，但不能无限制增加体素，过低分辨率同样影响影像诊断。

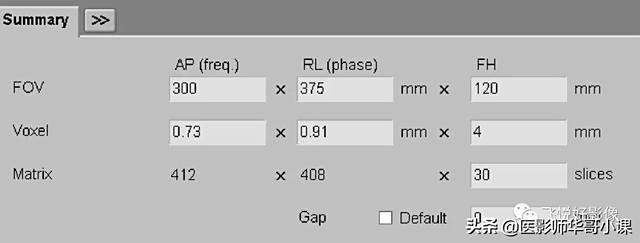

体素可在summary中设置，输入数字即可，数字对应上方列括号内标注freq.即频率编码方向，phase为相位编码方向。

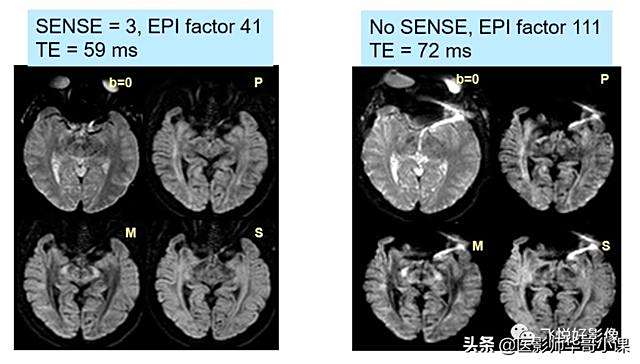

上图右侧一组图像未使用SENSE，EPI factor=111，TE=72ms，左侧一组图像使用SENSE=3，EPI factor降低至41，TE=59ms。可以看出增加SENSE，EPI factor 减小，TE减低，EPI伪影明显减少，因此在DWI序列中可以适当使用SENSE。

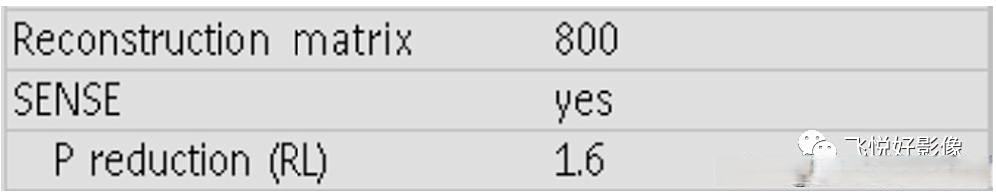

SENSE在geometry栏中

介电伪影

λ：波长

介电伪影产生原因：

• 场强升高，射频能量增大，射频波波长变短，穿透力下降

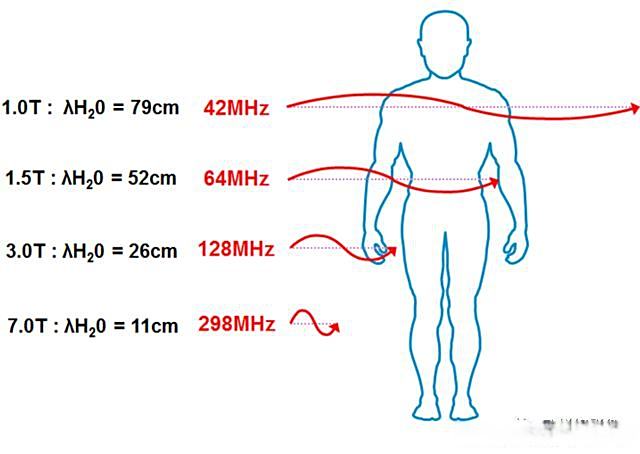

• 3.0T场强为1.5T的2倍，波长变短（26cm）

•伪影特点：

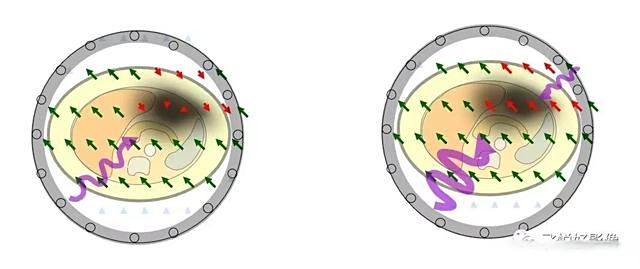

• 3.0T场强为1.5T的2倍，波长变短（26cm），当RF波波长小于人体左右径，产生驻波，引起图像各方向信号强弱不均匀，特别是病人体格较大或有腹水时这种情况更加明显。

•解决方法：

• 使用多源模式
• 使用饱和介质水衬垫（电解质袋）

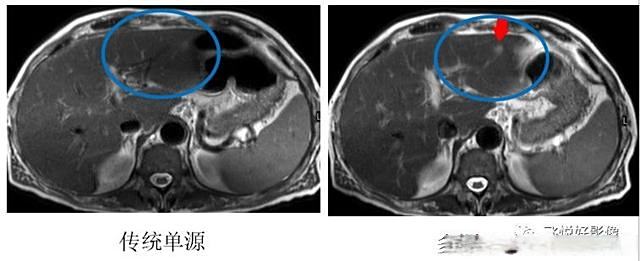

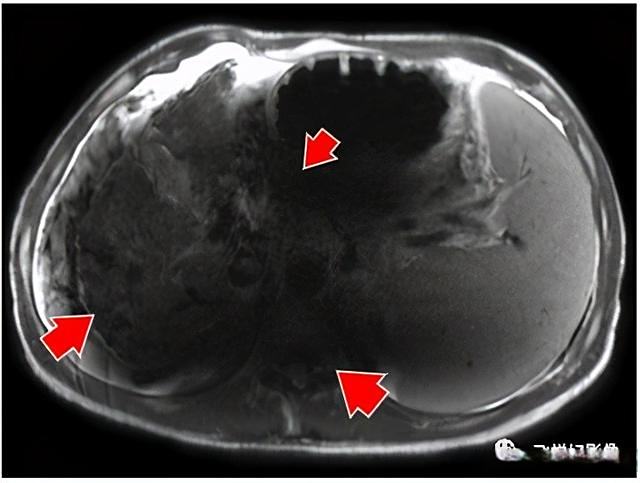

在3T扫描中，肝左叶信号减低，是由于射频能量大，射频波长短，无法穿透人体组织导致的。可通过设置多源方式，减少介电伪影。

传统单源扫描射频波长短，无法穿透人体组织，设置多源模式，可使射频脉冲从多个方向发出，补偿单源无法穿透部分，以达到减少介电伪影的目的。

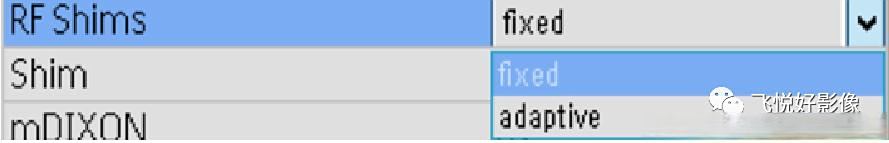

在contrast栏中，将RF shim设置为adaptive，即可打开多源。

交叉伪影

伪影产生原因：

• 层面内组织受到其它层面或额外的射频脉冲激发，提前饱和，不能产生信号。

伪影特点：

• 交叉部位（或有饱和脉冲的部位）低信号或信噪比非常低。

解决方法：

• 定位时尽量避免定位线的交叉，无法避免是尽量避开要观察的位置。
• 多角度扫描或预置饱和带时注意调整位置，避开要观察的部位。

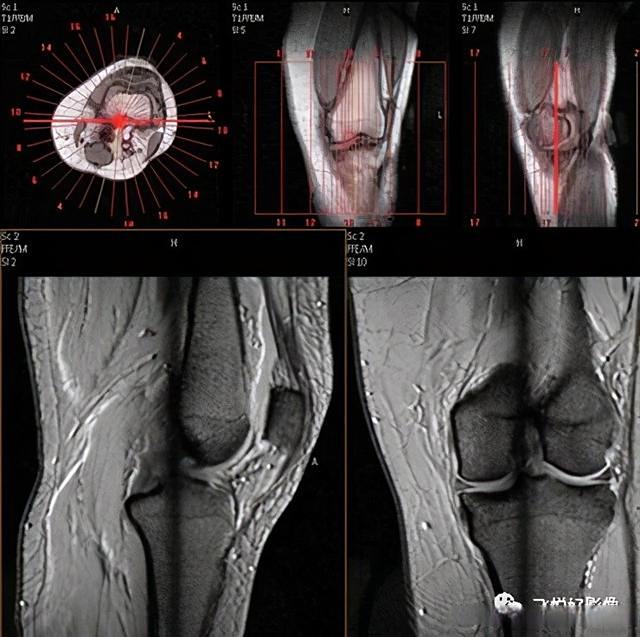

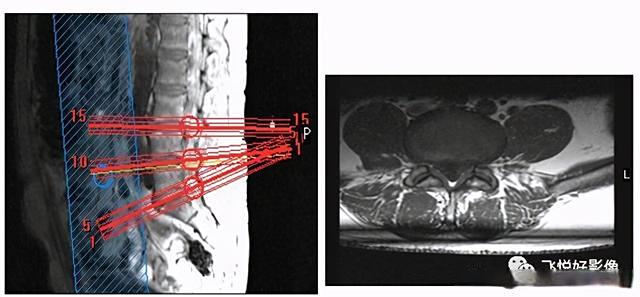

椎间盘扫描时，由于扫描叠块平行椎间盘方向，可能产生交叉伪影，扫描时注意伪影不要叠加在椎间盘及椎管处。

斑马线伪影

伪影产生原因：

• 封闭磁体间内某些放电辐射。

伪影特点：

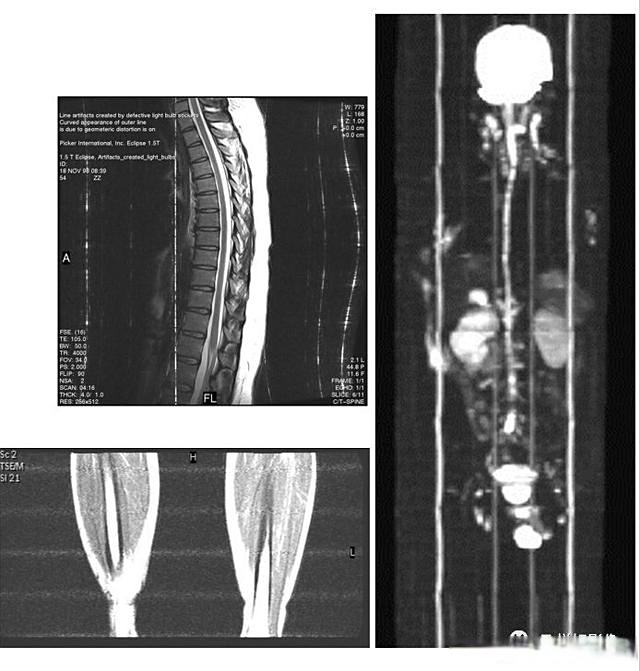

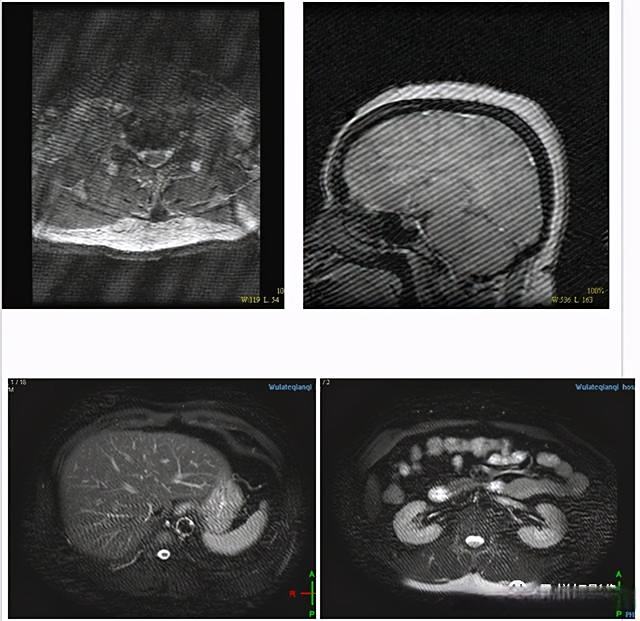

• 覆盖整个图像的斑马线状伪影。可为单一方向，也可为多个方向相交排列。
• 可出现在序列的某一幅图像中，也可出现在整个序列。

解决方法：

• 联系维修工程师。
• 检查噪声滤波器。
• 检查内部有无松动部件，检查内部电缆。

鬼影

伪影产生原因：

• 回波中心偏移、持续相位编码偏移，或回波幅度不稳定。往往是由于系统不稳定或患者运动所致。常见于梯度有问题或者线圈单元损坏

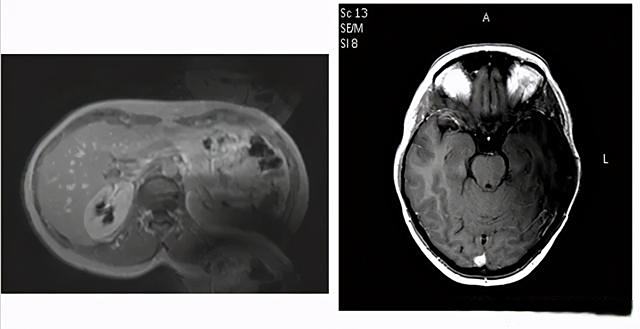

伪影特点：

• 往往出现在相位编码方向。
• 由于患者运动的伪影只出现在运动的部位，而系统原因的伪影可在整个FOV中出现伪影。

解决方法：

• 由于患者运动产生的鬼影使患者制动，重新扫描
• 由于硬件设备导致的鬼影，请工程师帮助检修。

射频干扰伪影

伪影产生原因：

• 外界无线电波干扰产生的噪声。

伪影特点：

• 沿相位编码方向排列的“拉链状伪影。

解决方法：

• 关闭扫描间的门
• 去除监护装置
• 检查扫描间屏蔽问题，请工程师检修

非线性梯度伪影

伪影产生原因：

• 梯度非线性。

伪影特点：

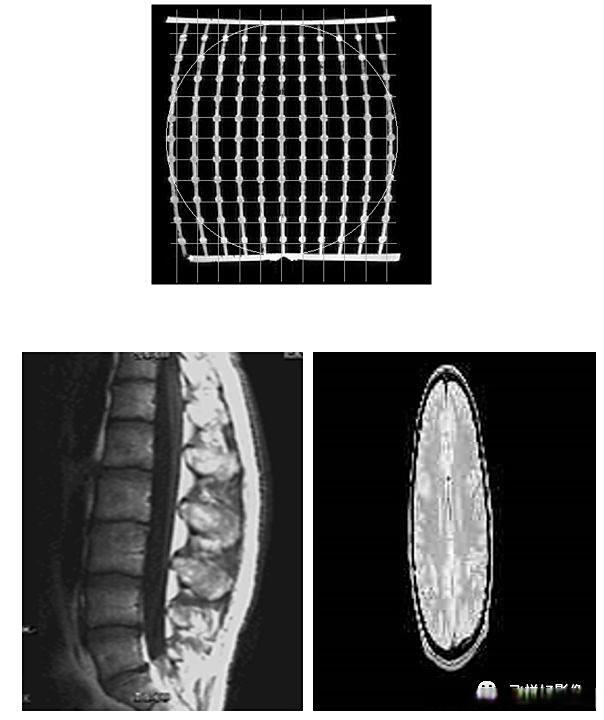

• 图像变形、扭曲。

解决方法：

• 检查是否有硬币等金属异物进入磁体
• 请工程师检修。

线圈或通道故障

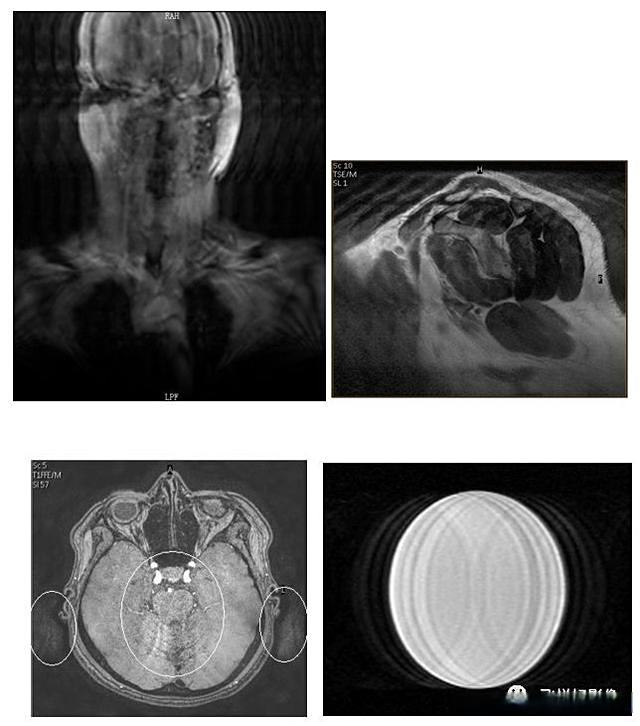

伪影原因：

• 系统故障或线圈故障

解决方法：

• 请工程师帮忙检修。
