热导池检测器（TCD）全面介绍

热导池检测器（TCD）是气相色谱仪中不可或缺的检测器之一，它属于浓度型检测器，其响应值与流动相载气中组分浓度的变化紧密相关。这种检测器结构独特，以不锈钢块或铜块为池体，并钻有对称的孔道，即池槽。每个池槽中都会固定一根金属丝，如钨丝、铂丝或铼钨丝，这些金属丝均具备热敏特性。根据池体的设计，热导池可分为双臂和四臂两种类型，其中四臂热导池因灵敏度更高而得到广泛应用。此外，铼钨丝因其出色的化学稳定性、灵敏度、机械强度和抗氧化性能而成为热敏元件的首选。

热导池检测器不仅能对无机物和有机物的所有组分产生响应信号，而且不会破坏样品，具有出色的稳定性和适宜的灵敏度。其结构简单，自问世以来便成为应用最早、最广泛的气相色谱检测器。

在原理方面，热导池检测器巧妙地利用了惠斯通平衡电桥的原理。四根电阻值相同的热敏元件（热丝）构成了电桥的四个臂，其中R1和R4作为“参考臂”，仅通过载气；而R2和R3则为“测量臂”，载气带着被分离的组分通过。通过测量电桥的不平衡输出，可以实现对组分浓度的精确检测。

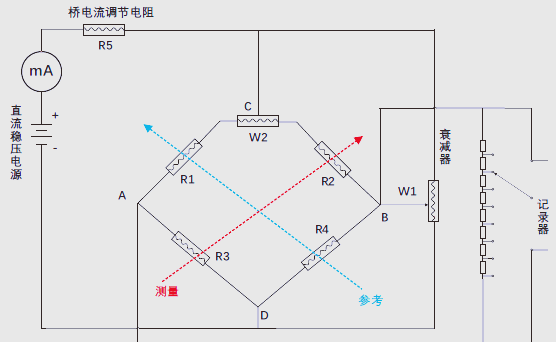

热导池检测器的结构图

直流稳压电源通过桥电流调节电阻R5将电压施加于C、D两端，从而驱动电桥工作。电桥的不平衡信号由A、B两端引出，进行后续处理。C端和B端连接的电位器W1和W2用于调节电桥的平衡，其中W1为粗调，W2为细调，通过调节它们可以精确控制记录笔的位置。

在开机且样品尚未注入色谱柱之前，由于参考臂和测量臂都通入相同流量的载气，这两种载气的热导率相同，因此参考臂和测量臂的温度变化一致，热敏元件（热丝）的电阻值也保持不变。这导致R1、R2、R3和R4的电阻值相等，即R1=R2=R3=R4，进而使得R1R4=R2R3，造成A、B两端的电势差为零，因此检测器在此阶段无信号输出，记录器上呈现一条平稳的基线。

当样品被注入色谱柱后，参考臂依然通入载气，而测量臂则改为通入载气与被色谱柱分离的样品组分混合气体。由于这种混合气体的热导率与纯载气不同，并且会随着组分在载气中的浓度变化而变化，因此测量臂中热敏元件的温度和电阻值会发生改变。然而，参考臂中的热敏元件温度和电阻值保持不变。这打破了电桥的平衡，使得A、B两端产生电势差，从而产生电压输出，并在记录器上显示出相应的色谱峰。

此外，载气中的被分离组分浓度越高，载气与组分混合气体的热导率变化就越大，A、B端输出的电势差也越大，进而导致色谱峰面积与组分浓度成正比。热导池检测器正是利用这一原理，通过检测不同组分的热导率差异来进行分析和测定。通常，为了获得更高的灵敏度，热导池检测器会选用热导率最大的氢气作为载气。虽然氮气作为载气也很安全，但其热导率相对较小，可能导致灵敏度不足。同时，需要注意的是，热导率大于氮气的氢气和氦气在使用时可能会产生倒峰现象。
热导池检测器的灵敏度与桥电流的三次方呈正比，增加桥电流可以提升检测器的灵敏度。然而，过大的桥电流可能导致热敏元件（热丝）烧断，同时还会导致基线不稳定。在以氢气为载气的情况下，桥电流通常设定在150至200毫安之间；若使用氮气为载气，则桥电流范围为100至150毫安。

福立仪器热导池检测器的使用注意事项

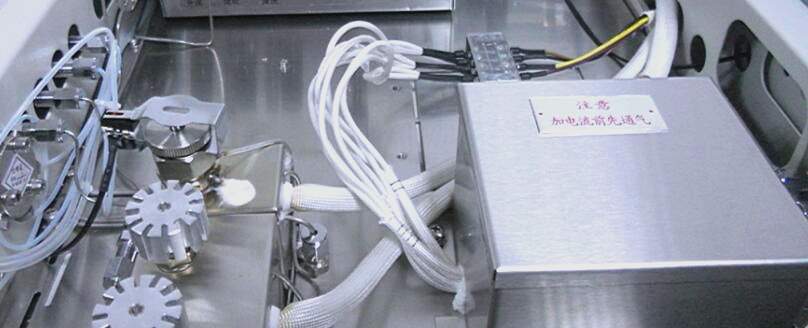

在使用热导池检测器时，首要任务是确保对热敏元件（热丝）的妥善保护。在启动过程中，应先确保载气畅通，然后再进行供电，即惠斯通平衡电桥的通电必须在载气通过热导池的情况下进行。而在停机时，则必须先断开电源，再关闭载气。此外，还需注意在热导池降至室温并停止载气之前，热敏元件必须完全冷却。
